유압 실린더 시스템에서는 피스톤이 슬라이딩되는 정밀 가공 내부 배럴인 연마된 튜브가 성능, 효율성 및 수명을 직접적으로 결정합니다.마감되지 않거나 부적절하게 장착된 연마된 튜브는 과도한 마찰, 씰 손상 및 압력 손실을 초래하여 빈번한 가동 중지 시간과 비용이 많이 드는 수리 작업을 초래합니다.표준 오프 - 시프트 연마 튜브는 종종 특수 유압 어플리케이션의 고유한 요구를 충족시키지 못합니다 (예:고압 산업용 프레스, 부식하기 쉬운 해양 장비 또는 공간 제한이있는 이동 기계).맞춤형 연마된 튜브는 정확한 치수, 재료 및 표면 마감 요구 사항에 맞게 설계되어 특정 사용 사례에 맞는 유압 실린더 성능을 최적화합니다.이 가이드는 맞춤형 연마 튜브의 중요한 역할, 설계 장점, 제조 공정, 재료 선택 및 유압 시스템을 위한 신뢰할 수 있는 솔루션을 찾는 방법에 대해 설명합니다.

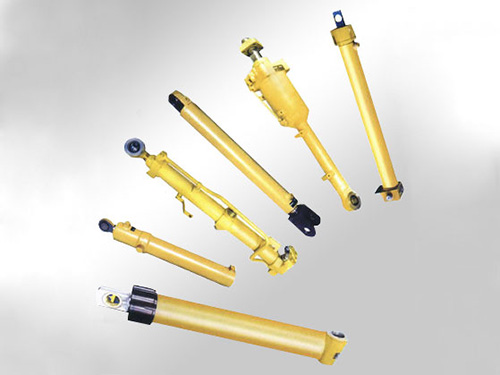

무엇을 위해 Custom Honed Tube 유압 실린더?

맞춤형 연마 튜브는 다음과 같은 응용 분야에 맞는 사양을 충족하도록 제작된 정밀 엔지니어링 원통형 배럴 (유압 실린더의 핵심) 입니다.

- 치수 정확도: 정확한 내부 구멍 지름 (ID), 외부 지름 (OD) 및 벽 두께 (중요한 애플리케이션을 위해 ± 0. 005 mm 까지의 공차)

- 표면 마감: 초매끄러운 내부 구멍 (일반적으로 Ra 0. 2 - 0. 8 μ m) 으로 피스톤 - 씰 마찰을 최소화하고 유체 누출을 방지합니다.

- 재질 사용자 정의: 금속 선택 (예:환경 조건 (부식, 온도) 및 부하 요구 사항에 맞게 조정된 합금 강철, 스테인레스 강철)

- 특별한 치료: 크롬 도금, 질화 또는 응력 완화와 같은 사후 연마 공정을 통해 내구성, 마모 저항성 또는 부식 방지 기능을 향상시킵니다.

일반 산업 크기를 따르는 표준 연마 튜브와는 달리, 맞춤형 버전은 다른 실린더 구성 요소 (피스톤, 씰, 로드) 와 원활하게 통합되고 고유한 운영 과제에 적응하도록 설계되었습니다 (예:고압, 극한 온도 또는 공격적인 유체)

유압 실린더를 위한 맞춤형 연마된 튜브의 핵심 이점

연마된 튜브의 사용자 정의는 표준 옵션의 한계를 해결하여 유압 시스템 성능과 수명주기 비용의 실질적인 향상을 제공합니다.

1.마찰 감소 및 씰 수명 연장

연마의 주요 기능은 균일하게 부드럽고 교차 해치된 내부 보어 표면을 만드는 것입니다.사용자 정의 연준은 다음을 보장합니다.

- 제어되는 표면 거칠기: Ra 0. 4 - 0. 8 μ m 의 마감 (산업 유압에 일반적) 은 연마되지 않거나 잘 연마되지 않은 튜브에 비해 피스톤 씰과 보어 사이의 마찰을 30 - 50% 감소시킵니다.따라서 씰 마모를 최소화하여 씰 수명을 6 - 12 개월 (표준 튜브) 에서 18 - 24 개월 (사용자 정의 연마 튜브) 으로 연장합니다.

- 크로스 해치 패턴 : 맞춤형 연준 기계는 정확한 크로스 해치 각도 (일반적으로 30 - 45 °) 를 생성하여 유압 유체의 얇은 필름을 유지하여 윤활유로 작용하여 금속 대 금속 접촉을 더욱 감소시킵니다.

예를 들어, 고주기 산업용 프레스 (하루 1, 000 + 주기 작동) 에서는 Ra 0. 4 μ m 의 맞춤형 연마 튜브를 사용하면 씰 교체 비용을 연간 40% 절감할 수 있습니다.

2.압력 유지 및 시스템 효율성 향상

유압 시스템은 압력을 유지하고 유체 누출을 방지하기 위해 엄격한 공차를 사용합니다.사용자 정의 연마 튜브:

- 치수 정확도: 엄격한 ID 공차 (예: ISO 표준에 따라 H 7 또는 H 8) 피스톤과 보어 사이에 일관된 간격을 유지하여 내부 누출 (피스톤을 우회하는 유체) 을 방지합니다.맞춤형 연마된 튜브의 내부 누출 속도는 일반적으로 35 MPa 에서 < 0. 1 L / min 이며 표준 튜브의 경우 0. 5 - 1 L / min 입니다.

- 균일 벽 두께: 맞춤형 제조는 표준 튜브에서 흔히 볼 수 있는 벽 두께 변동이 없으므로 압력 분포가 균일하지 않고 실린더의 "드리프트" (하중 하에서 의도하지 않은 피스톤 이동) 를 초래합니다.

이는 유압 유체가 덜 낭비되고 펌프가 작동 압력을 유지하기 위해 에너지를 적게 필요로하므로 시스템 효율이 10 - 15% 향상됩니다.

3.가혹한 환경을 위한 재료 최적화

표준 연마된 튜브는 종종 부식성, 고온 또는 고마모 응용 분야에서 실패하는 탄소 강으로 제한됩니다.사용자 정의 연마 튜브는 작동 조건에 따라 재료를 선택할 수 있습니다.

- 부식성 환경 (해양, 식품 가공): 스테인레스 스틸 (304 또는 316) 또는 니켈 합금 연마 튜브는 녹슬과 화학적 분해에 저항합니다.

- 고온 응용 (주조, 항공 우주): 합금 강철 (예: 4140) 열처리 (온화) 를 통해 최대 300 ° C 의 온도에서 강도를 유지합니다.

- 고마모 적용 (건설, 광산): 크롬 도금 내부 구멍 (0. 05 - 0. 1 mm 두께) 은 표면 경도 (최대 65 HRC) 를 향상시켜 튜브 수명을 두 배로 늘립니다.

소금물에 노출 된 해양 유압 실린더의 경우, 맞춤형 316 스테인레스 스틸 연마 튜브는 표준 탄소 스틸 튜브보다 5 - 7 년 더 오래 지속됩니다.

4.맞춤형 설계를 통해 비용 절감

맞춤형 연마 튜브는 표준 옵션보다 더 높은 초기 비용이 들지만, 다음과 같이 장기적인 비용을 줄일 수 있습니다.

- 가동 중지 시간 최소화: 씰 고장, 압력 누출 및 튜브 교체 감소는 예상치 못한 가동 중지 시간을 줄이는 것을 의미합니다 (가동 중지 시간이 시간당 10, 000 ~ 100, 000 달러가 소요되는 제조업과 같은 산업에서는 매우 중요합니다).

- 재작업 제거: 표준 튜브는 종종 맞춤형 실린더에 맞게 현장 가공을 필요로하며, 맞춤형 연마된 튜브는 설치할 준비가 되어 있어 인건비를 절감합니다.

- 실린더 수명 연장: 잘 설계된 맞춤형 연마 튜브는 5 - 7 년 (표준) 에서 10 - 15 년으로 유압 실린더 수명을 연장할 수 있습니다.

Custom Honed Tubes 의 제조공정

맞춤형 연마된 튜브의 생산은 일관성과 품질을 보장하기 위해 다단계 정밀 제어 프로세스입니다.

1.재료 선택 및 소싱

- 응용 요구 사항 (하중, 온도, 부식) 에 따라 제조업체는 탄소 강철 (1045), 합금 강철 (4140), 스테인레스 강철 (304 / 316) 또는 특수 합금으로 원료를 선택합니다.

- 원료는 인증된 기계적 특성 (인장 강도, 경도) 을 가지고 업계 표준 (예: ASTM A 519 (강철 튜브용)

2.콜드 드로잉 (정밀 크기)

- 원료 금속 튜브는 원하는 OD, ID 및 벽 두께를 달성하기 위해 다이 (콜드 드로잉) 를 통해 당겨집니다.콜드 드로잉은 재료 강도 (20 - 30 %) 와 치수 정확도 (공차 ± 0. 01 mm) 를 향상시킵니다.

- 초얇은 또는 두꺼운 벽 튜브의 경우, 중간에 아닐링 (열처리) 을 사용하여 여러 가지 드로잉 패스를 사용하여 부서지기 쉬운 성분을 줄일 수 있습니다.

3.마감 (Surface Finishing)

- 냉간 튜브는 연마 기계에 장착되어 회전하는 연마용 돌 (일반적으로 다이아몬드 또는 CBN) 이 내부 구멍에 공급됩니다.

- 기계는 사용자 정의를 위해 세 가지 중요한 매개 변수를 제어합니다.

- 표면 거칠기: Ra 0. 2 - 1. 6 μ m 을 달성하기 위해 돌 자갈 (80 - 600 자갈) 을 조정합니다.

- 크로스 해치 각도: 유체 보존을 위해 30 - 45 ° 패턴을 만들기 위해 돌의 진동 속도를 설정합니다.

- 보어 직선: 피스톤 바인딩을 방지하기 위해 0. 01 mm / m 이내의 보어 직선입니다.

4.포스트 혼닝 처리 (사용자 정의 단계)

- 표면 코팅: 크롬 도금 (마모 저항을 위해), 아연 도금 (부식 저항을 위해) 또는 PTFE 코팅 (마찰이 낮기 위해).

- Heat Treatments: Quenching and tempering (경도를 높이기 위해) 또는 응력 완화 (콜드 드로잉으로 인한 내부 응력을 줄이기 위해)

- 가공: 유압 실린더의 조립 요구 사항에 맞게 스레드 포트, 플랜지 또는 모따기를 추가합니다.

5.품질 관리 (QC) 및 인증

- 치수 테스트: CMM (Coordinate Measuring Machine) 을 사용하여 OD, ID, 벽 두께 및 직선도를 확인합니다.

- 서피스 마감 테스트: 프로파일 미터를 사용하여 Ra 및 크로스 해치 각도를 측정합니다.

- 압력 테스트: 누출을 확인하기 위해 튜브를 유압 압력 (1. 5 × 최대 작동 압력) 에 부과합니다.

- 재료 인증: 재료 특성 및 표준 준수 (예:유압 튜브에 대한 ISO 4394 - 1 )

Custom Honed Tubes 의 주요 산업용 응용

맞춤형 연마된 튜브는 표준 튜브가 성능 또는 환경 요구 사항을 충족시키지 못하는 산업의 유압 실린더에 필수적입니다.

| 산업. | 응용 프로그램 | 사용자 정의 초점 |

|------------------------|----------------------------------------------|----------------------------------------------|

| 건설 (construction) | 굴착기 암, 로더 버킷, 크레인 붐| 높은 마모 크롬 도금 구멍; 무거운 하중을위한 합금 강철. |

| 제조 (Manufacturing) | 산업용 프레스, 사출 성형 기계|압력 보존을 위한 초정밀 ID 공차 (H 7), 마찰이 낮은 Ra 0. 4 μ m 마감. |

| 해병대 | 선박의 스티어링 시스템, 윈치 | 소금물 부식 저항을 위한 316 스테인레스 스틸|

| 항공우주 | 착륙 기어, 비행 제어 액추에이터 | 경량 합금 강철 (예: 4340); 고온에 대한 내열성 치료. |

| 식품 가공 (Food processing) | 컨베이어 엘리베이터, 포장 기계 | 위생 304 스테인레스 스틸; 부드러운 Ra 0. 2 μ m 마감은 쉬운 청소를 위해 (FDA 표준을 준수). |

| 광산 Mining | 광산 셔틀 자동차 액추에이터, 시추 장비 | 충격 저항을 위한 두꺼운 벽 합금 강철 (10 + mm); 부식 저항 코팅. |

신뢰할 수 있는 사용자 정의 Honed Tubes 를 소싱하는 방법

맞춤형 연마된 튜브가 유압 실린더의 요구 사항을 충족시킬 수 있도록 적합한 제조업체를 선택하는 것이 중요합니다.평가할 주요 기준은 다음과 같습니다.

1.기술 전문성

- 유압 연마 튜브, 특히 업계에서 10 년 이상의 경험을 가진 제조업체를 찾으십시오 (예를 들어,항공우주, 해군 (Aerospace, Marine)

- 사내 엔지니어링 기능 확인: 재료 선택, 공차 설계 및 사후 연마 처리를 지원할 수 있습니까?

2.품질 보증 (QA) 프로세스

- 제조업체가 ISO 9001 품질 관리 표준을 준수하는지 확인합니다.

- QC 문서 요청: CMM 보고서, 프로파일 미터 데이터 및 압력 테스트 인증서를 제공합니까?

- 실패율에 대해 문의하십시오: 평판이 좋은 제조업체는 맞춤형 연마 튜브에 대한 실패율 < 0. 5 % 를 가지고 있습니다.

3.사용자 정의 기능

- 비표준 치수를 수용할 수 있는지 확인합니다.큰 ID & gt; 200 mm, 얇은 벽 & lt; 2 mm) 또는 특수 재료 (예:인코넬, 티타늄 (Inconel, titanium)

- 리드타임 확인: 긴급한 프로젝트의 경우 2 - 4 주 (표준 제조업체의 경우 6 - 8 주) 에 맞춤형 튜브를 제공 할 수 있습니까?

4.고객 지원

- 판매 후 지원을 제공하는 제조업체를 선택하십시오. 설치 지침을 제공하거나 품질 문제를 신속하게 해결할 수 있습니까?

- 참고 자료 찾기: 업계 기업에서 사례 연구 또는 고객 리뷰를 요청하십시오.
