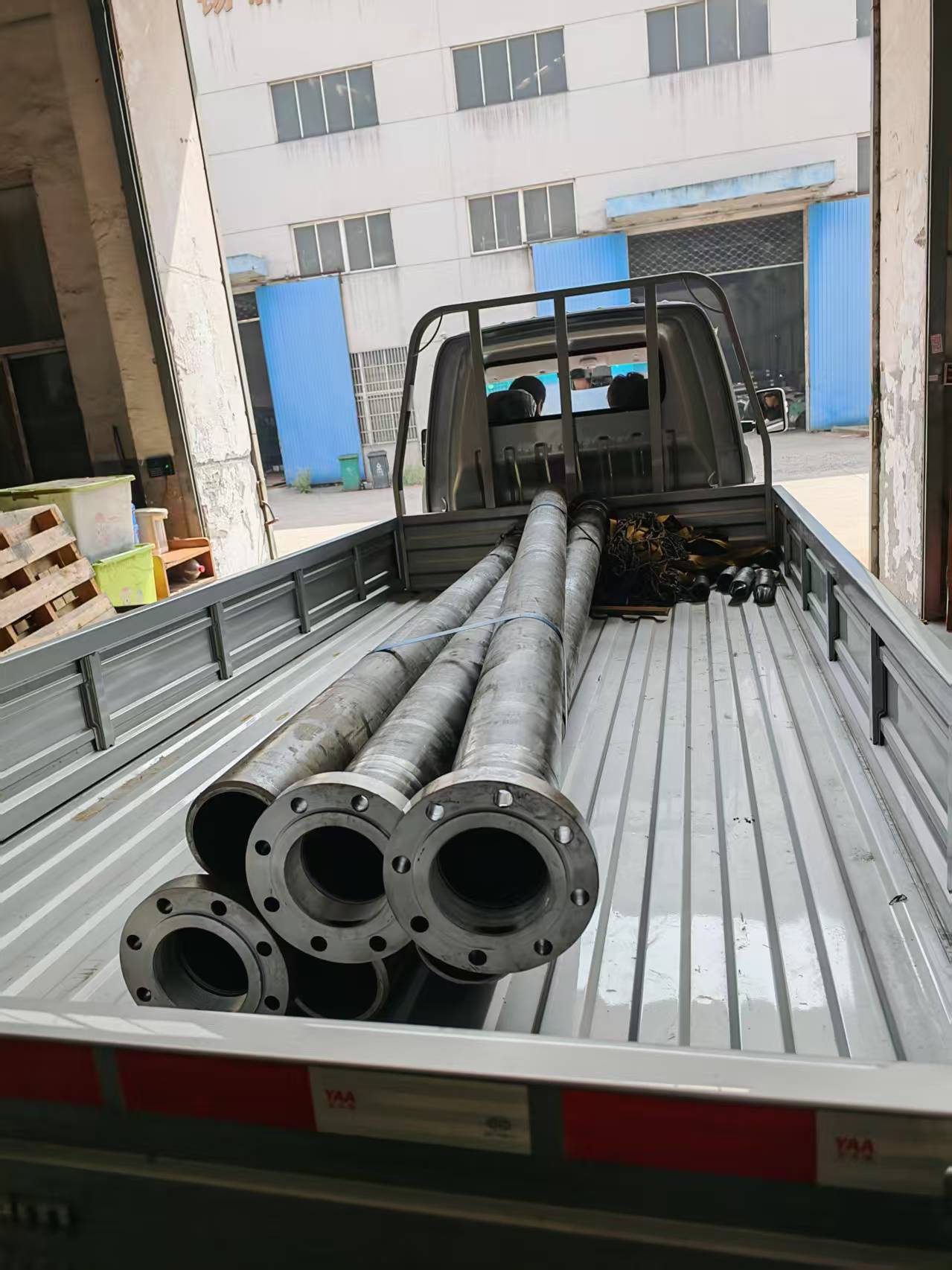

커스텀 오더 배송 - 유압 실린더 커스텀 오더 지시사항 (규격 194

커스텀 오더 배송 - 유압 실린더 커스텀 오더 지시사항 (규격 194 - 160)

I.사양 매개변수 분석

"194 - 160" 은 일반적으로 유압 실린더의 주요 치수를 나타냅니다.

외부 지름 (φ 194 mm): 실린더의 외부 지름으로, 실린더 헤드 및 플랜지와 같은 액세서리와의 설치 공간 및 호환성을 결정합니다.

내부 지름 (φ 160 mm): 피스톤 스트로크, 유압 오일 볼륨 및 유압 실린더의 추력에 직접적인 영향을 미치는 실린더의 내부 지름 (추력 = 압력 × 내부 지름 횡단면 면적).

II.맞춤형 요구 사항의 핵심 사항

재질 선택

일반 재료:

45 # 강철 (quenched 및 tempered, 적당한 강도, 높은 비용 성능);

27 SiMn (고강도, 마모 저항성, 고압 조건에 적합);

스테인레스 스틸 (예: 304 / 316, 내식성, 특수 환경에서 사용)

확인하기 위해 필요한: 작업 압력, 매체 (유압 오일 / 물 기반 유체), 환경 부식성.

프로세싱 정확도 요구 사항

내부 지름 거칠기: 일반적으로 피스톤 씰의 수명을 보장하기 위해 Ra 0. 4 - 0. 8 μ m 에 도달해야합니다;

Roundness / 실린더: ≤ 0. 03 mm 피스톤 막힘을 방지하기 위해;

직선성: ≤ 0. 1 mm / m, 실린더 변형 방지하기 위해.

표면 처리

경화 된 하드 크롬 도금 (두께 0. 05 - 0. 1 mm): 마모 저항 및 부식 저항을 향상;

검정 / 아연: 기본적인 녹슬 방지 처리 (비 고압 시나리오에 적합).

인터페이스 및 설치 방법

실린더 헤드 및 피스톤 로드에 적응하기 위해 실린더의 양 끝에서 스레드, 플랜지 또는 용접 그루브를 처리해야합니다;

설치 방법 (예: 귀걸이 유형, 베이스 유형) 은 실린더 끝의 구조 설계에 영향을 미칩니다.

3.응용 프로그램 시나리오 적응

엔지니어링 기계 : 굴삭기 및 로더의 유압 암은 충격 저항성 및 고압 저항성이어야합니다 (추천 재료 27 SiMn, 압력 ≥ 25 MPa);

산업 장비: 사출 성형 기계, 프레스, 높은 치수 정확도 (내 지름 공차 H 8 - H 9);

농업 기계: 트랙터 서스펜션 시스템, 45 # 강철 + 표면 경감, 비용과 내구성 모두 고려하여 선택할 수 있습니다.

4.생산주기 및 품질 검사 기준

주기: 전통적인 재료 처리는 약 7 - 10 일, 특수 재료 또는 정밀 연삭은 15 일까지 연장해야합니다;

품질 검사:

치수 검사: 3 좌표 측정 기기는 내부 지름과 벽 두께를 확인합니다.

압력 테스트 : 정적 압력 테스트 1. 5 배의 정적 압력 (작업 압력 16 MPa, 테스트 압력 24 MPa 등), 누출없이 30 분 동안 압력을 유지;

표면 결함 탐지: 자성 입자 테스트 (MT) 또는 초음파 테스트 (UT) 를 통해 균열과 같은 결함을 제거합니다.
